Choisir entre un interrupteur différentiel type A et un type AC revient à déterminer quels courants de défaut votre tableau électrique doit savoir détecter. Le type AC ne repère que les fuites en courant alternatif sinusoïdal. Le type A détecte ces mêmes fuites, plus les courants de défaut à composante continue pulsée, générés par la quasi-totalité des appareils électroniques modernes.
Cette distinction technique conditionne directement la fiabilité de la protection de vos circuits. Voici ce que les données normatives et les retours de laboratoire permettent de trancher.
A lire également : Quel type de climatisation pour une maison moderne ?

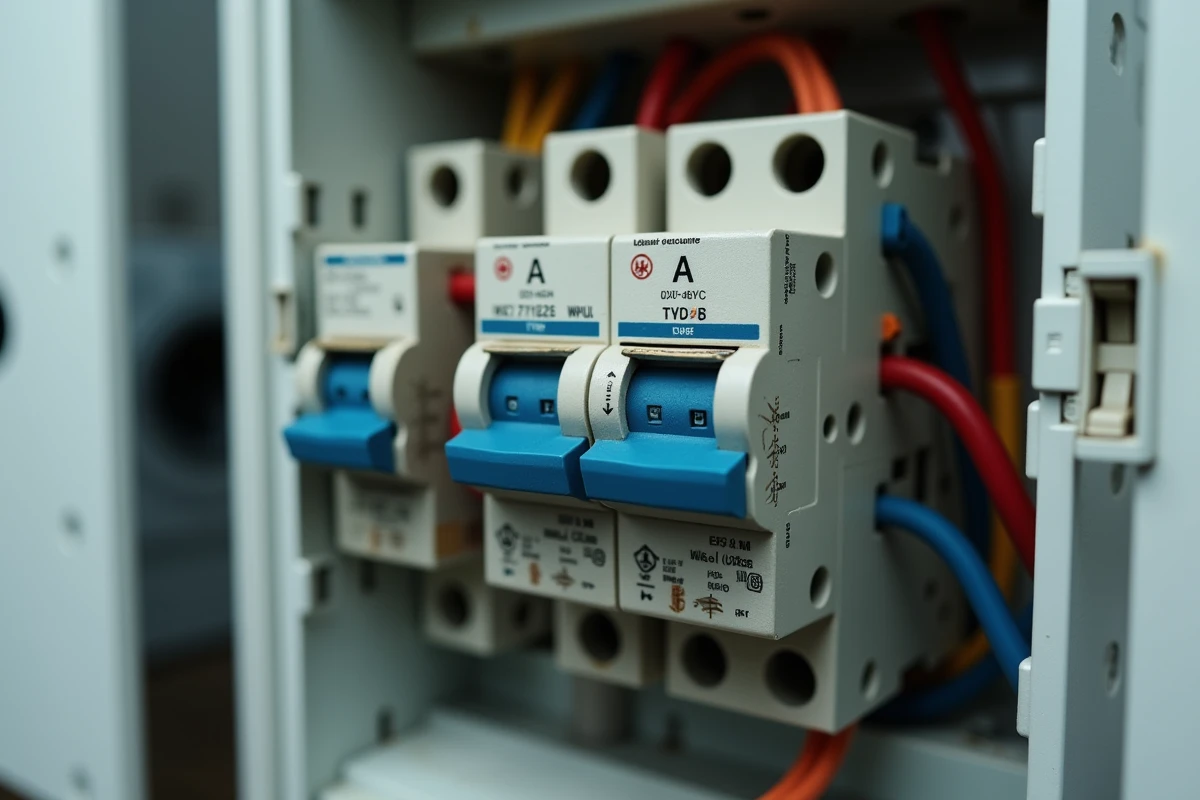

Comparatif type A et type AC : ce que chaque différentiel détecte
| Critère | Différentiel type AC | Différentiel type A |
|---|---|---|
| Courants de défaut détectés | Alternatif sinusoïdal uniquement | Alternatif sinusoïdal + continu pulsé |
| Circuits adaptés | Éclairage, prises simples sans électronique | Plaques de cuisson, lave-linge, borne de recharge VE, pompe à chaleur Inverter |
| Exigence NF C 15-100 | Autorisé sur circuits sans composante continue | Obligatoire sur au moins un départ du tableau |
| Risque d’aveuglement | Oui, face aux défauts à composante continue | Non pour les défauts continus pulsés |
| Coût relatif | Moins cher à l’achat | Plus cher, mais couvre plus de scénarios de défaut |
Ce tableau résume la différence fondamentale. En revanche, il ne suffit pas pour arbitrer dans tous les cas, notamment pour les appareils réellement sensibles aux micro-coupures.
Lire également : Fixation de verre pour garde-corps : quel type de pince choisir ?
Pourquoi le type AC peut être aveuglé par vos appareils électroniques
Les alimentations à découpage, présentes dans les box Internet, téléviseurs, chargeurs USB, ordinateurs et onduleurs, convertissent le courant alternatif en courant continu en interne. Lorsqu’un défaut d’isolement survient sur ces appareils, le courant de fuite contient une composante continue.
Un différentiel type AC ne déclenche pas de manière fiable face à ces défauts. Des essais en laboratoire publiés par le LCIE/DEKRA confirment ce point : en présence de courants de défaut contenant une composante continue, le type AC peut rester passif.
Les assureurs et organismes de prévention constatent d’ailleurs une tendance à la hausse des défauts d’isolement masqués sur des circuits domestiques fortement chargés en électronique. Domotique, bornes de recharge de véhicules électriques, pompes à chaleur Inverter : ces équipements génèrent exactement le type de fuite que le différentiel AC ignore.
Circuits concernés dans une installation domestique courante
- Circuit dédié à la plaque de cuisson à induction (composante continue quasi systématique lors d’un défaut)
- Circuit lave-linge ou sèche-linge à moteur à variation électronique de vitesse
- Circuit alimentant une borne de recharge de véhicule électrique
- Circuit pompe à chaleur Inverter, dont le compresseur fonctionne en variation de fréquence
Sur chacun de ces circuits, la norme NF C 15-100 impose ou recommande un interrupteur différentiel type A.
Différentiel type A-HPI pour appareils sensibles : quand le type A standard ne suffit pas
Le type A protège contre les défauts à composante continue pulsée, mais il reste sensible aux harmoniques et aux micro-courants de fuite permanents. Sur un circuit alimentant un serveur domestique, un NAS, du matériel audio haut de gamme ou des automates domotiques, un différentiel type A standard peut provoquer des déclenchements intempestifs.
Pour ces usages, les fabricants comme Legrand, Schneider et Hager proposent des différentiels dits HPI (haute immunité), aussi appelés Si ou Hi selon les marques. Ces appareils filtrent les perturbations harmoniques sans perdre leur capacité à détecter un vrai défaut.
Un type A-HPI réduit les coupures parasites sur les circuits électroniques sensibles. Le surcoût par rapport à un type A standard se justifie dès que le circuit alimente un équipement dont l’arrêt brutal entraîne une perte de données ou un risque matériel.
Type A, type AC, type A-HPI : critères de choix par circuit
- Éclairage classique, prises de courant sans électronique dédiée : type AC acceptable si la norme locale le permet encore
- Plaques à induction, lave-linge, sèche-linge, borne de recharge VE : type A obligatoire selon la NF C 15-100
- Congélateur, alarme, informatique, NAS, box fibre : type A-HPI recommandé par les fabricants pour éviter les déclenchements intempestifs
Norme NF C 15-100 et répartition des différentiels dans le tableau électrique
La norme NF C 15-100, dans son amendement A5, structure la répartition des interrupteurs différentiels. Chaque tableau résidentiel doit comporter au minimum un différentiel type A dédié aux circuits à risque de composante continue (plaque de cuisson, lave-linge).
Depuis l’édition 2025 et les guides UTE associés, la majorité des fabricants recommandent d’éviter le type AC pour les circuits à alimentation à découpage. Cette recommandation dépasse le cadre réglementaire strict, mais elle reflète l’évolution du parc d’appareils domestiques, devenu massivement électronique.
En pratique, un tableau bien conçu associe plusieurs rangées de différentiels. Le type A couvre les circuits à composante continue identifiée. Le type AC, là où il reste autorisé, protège les circuits d’éclairage et de prises simples. Un type A-HPI prend en charge le circuit congélateur ou informatique.
Nombre de disjoncteurs par interrupteur différentiel
La norme limite le nombre de circuits (disjoncteurs divisionnaires) raccordés derrière un même interrupteur différentiel. Respecter cette limite évite de surcharger un seul différentiel et réduit l’impact d’un déclenchement sur l’ensemble de l’installation.
Répartir les circuits entre plusieurs différentiels type A et AC améliore la sélectivité. Si un défaut survient sur le circuit lave-linge, seul le différentiel type A concerné déclenche, sans couper l’éclairage ni le réfrigérateur protégés par un autre départ.
Le choix entre type A et type AC ne se réduit pas à une question de prix. Il dépend de la nature des courants de fuite que vos appareils peuvent générer. Pour une installation neuve ou une mise en conformité, privilégier le type A sur les circuits électroniques et le type A-HPI sur les appareils sensibles aux coupures constitue la configuration la plus fiable face aux défauts d’isolement actuels.
