Ouvrir un mur porteur sans dimensionner correctement le profilé acier qui va reprendre les charges, c’est prendre un risque structurel direct. Le calcul de la dimension IPN pour un mur porteur repose sur des paramètres précis : charges permanentes, charges d’exploitation, portée libre, nature des appuis. Les abaques en ligne donnent un premier ordre de grandeur, mais les retours terrain montrent des écarts significatifs entre la théorie et la réalité des bâtiments existants, surtout avant les années 1970.
Calcul IPN pour mur porteur : ce que les abaques ne captent pas
La plupart des guides disponibles présentent le dimensionnement d’un IPN comme une lecture de tableau. On croise la portée libre avec la charge linéaire, et on obtient une section. Sur le papier, la méthode fonctionne.
A lire aussi : Travaux de peinture : les erreurs fréquentes à éviter pour un résultat impeccable
Le problème survient dans le bâti ancien. Les abaques standards sont calibrés pour des structures homogènes, avec des matériaux dont les caractéristiques mécaniques sont connues et normées. Dans une maison construite avant 1970, les murs porteurs peuvent être en moellons, en briques pleines de formats variables, ou en pierres de tout-venant liées au mortier de chaux. Les abaques standards ne tiennent pas compte des matériaux anciens, comme le soulignent plusieurs retours de professionnels.
La conséquence directe : un IPN dimensionné au plus juste sur la base d’un tableau de charge peut se retrouver sous-dimensionné une fois posé, parce que la descente de charges réelle diffère de l’hypothèse théorique. Sur le terrain, la tendance observée est de majorer la section d’environ 15 à 20 % dans les maisons anciennes pour compenser cette incertitude.
A lire également : Percer un mur porteur : règles et démarches légales à suivre
Portée, appuis et section acier : les paramètres qui pèsent sur le dimensionnement IPN
Trois données conditionnent le choix de la dimension IPN : la portée libre entre appuis, la charge totale à reprendre et la qualité des appuis eux-mêmes.
Portée libre et charge
La portée, c’est la distance entre les deux points d’appui du profilé. Plus elle augmente, plus le moment fléchissant croît, et plus la section nécessaire grimpe. La charge se décompose en charges permanentes (poids du plancher, cloisons, chape) et charges d’exploitation (mobilier, circulation).
Le type de plancher au-dessus du mur porteur change radicalement le calcul. Un plancher bois traditionnel avec solives ne transmet pas les mêmes efforts qu’une dalle béton armée. Le poids propre d’une dalle béton peut être plusieurs fois supérieur à celui d’un plancher bois, ce qui impose un profilé nettement plus costaud pour une portée identique.
Qualité des appuis

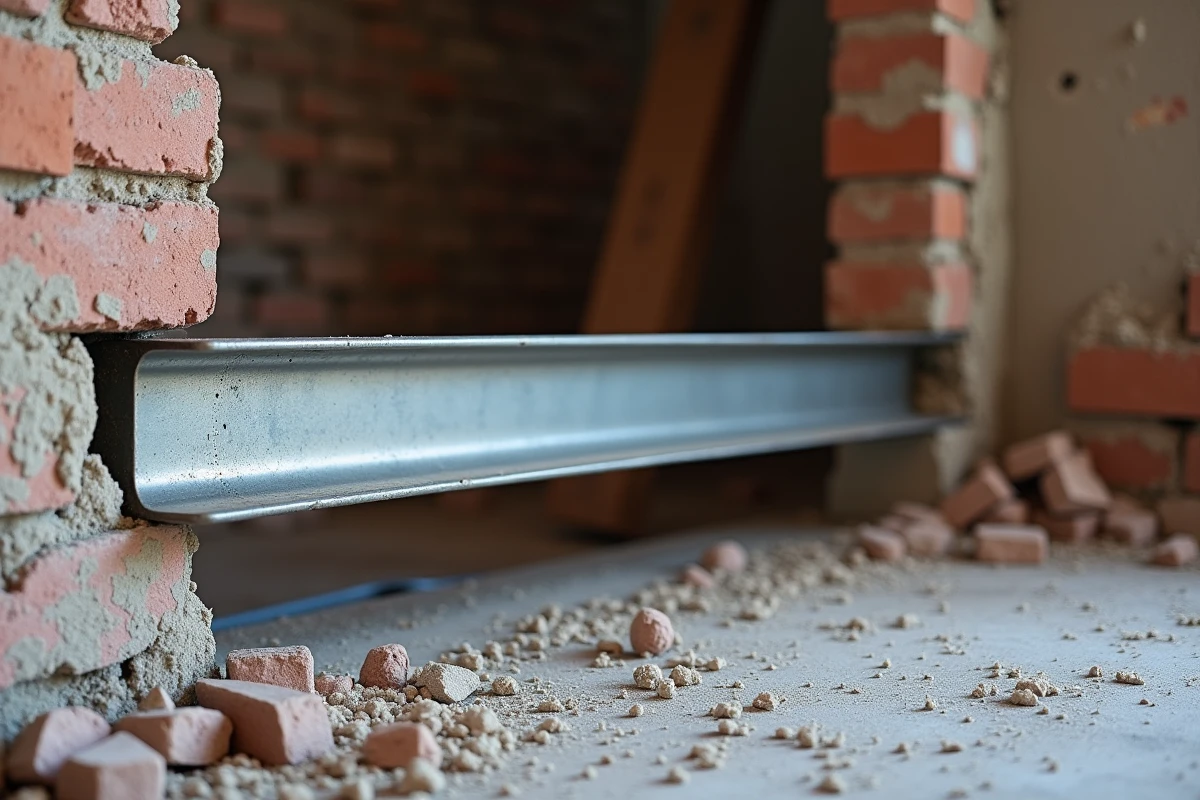

Un IPN ne repose pas dans le vide. Chaque extrémité s’appuie sur un jambage, un poteau ou un massif béton. Si l’appui est trop étroit ou si le matériau sous-jacent est friable, la contrainte localisée peut fissurer le mur ou écraser la maçonnerie. La longueur d’appui minimale dépend de la section du profilé et de la résistance du support. Sous-estimer ce paramètre est l’une des erreurs les plus fréquentes en rénovation.
- Vérifier la nature du matériau sous chaque appui (béton, pierre, brique) et sa capacité à encaisser la charge ponctuelle transmise par l’IPN.
- Prévoir une platine de répartition en acier si le support est hétérogène ou de résistance incertaine.
- Respecter une longueur d’appui suffisante de chaque côté, documentée dans les notes de calcul du bureau d’études.
IPN ou IPE pour un mur porteur : la confusion qui fausse le dimensionnement
Les termes IPN et IPE sont souvent utilisés de façon interchangeable dans le langage courant. Ce sont deux profilés en I, mais leurs géométries diffèrent. L’IPN a des ailes inclinées (faces intérieures en pente), tandis que l’IPE a des ailes parallèles. À hauteur de section équivalente, un IPE offre généralement une inertie supérieure à un IPN, ce qui signifie qu’il résiste mieux à la flexion pour un poids au mètre comparable.
En pratique, la majorité des projets d’ouverture de mur porteur utilisent aujourd’hui des IPE, conformes aux normes européennes. Les tableaux de charge trouvés en ligne ne précisent pas toujours s’ils concernent des IPN ou des IPE, ce qui peut fausser le pré-dimensionnement dès le départ. Vérifier la nuance d’acier est tout aussi critique : un acier S235 et un acier S275 n’ont pas la même limite élastique, et donc pas la même capacité portante à section égale.
Ouverture mur porteur en copropriété : l’étude structure n’est pas optionnelle
En copropriété, toucher à un mur porteur impose l’accord de l’assemblée générale des copropriétaires. L’étude de structure réalisée par un bureau d’études ou un ingénieur structure est un prérequis pour obtenir cette autorisation. Sans cette étude, le syndic peut refuser le projet, et l’assurance décennale de l’entreprise qui pose l’IPN ne couvrira pas les travaux.
L’étude de structure est aussi le seul document qui engage la responsabilité d’un professionnel sur le dimensionnement retenu. Un calcul réalisé seul à partir d’un tableau en ligne n’a aucune valeur juridique en cas de sinistre. Le bureau d’études intègre dans ses calculs la descente de charges complète, depuis la toiture jusqu’aux fondations, en tenant compte de l’état réel du bâtiment.
Les retours terrain divergent sur le coût de cette étude, qui varie selon la complexité du projet et la localisation géographique. En revanche, le rapport entre le coût de l’étude et celui des travaux correctifs en cas de sous-dimensionnement n’est jamais en faveur de l’économie initiale.
Erreurs fréquentes dans le calcul de dimension IPN
Certaines erreurs reviennent de façon récurrente sur les chantiers de rénovation impliquant un IPN pour mur porteur.
- Oublier de comptabiliser le poids des cloisons non porteuses situées au-dessus de l’ouverture, qui s’ajoutent aux charges permanentes.
- Confondre la portée totale du profilé avec la portée libre entre nus d’appui, ce qui conduit à un IPN trop court ou trop faible.
- Négliger l’étaiement provisoire pendant la phase de dépose du mur : un IPN posé sans étaiement correct peut provoquer un affaissement immédiat.
- Utiliser un tableau de charge sans vérifier s’il correspond à un IPN ou à un IPE, ni à quelle nuance d’acier il se réfère.
Le dimensionnement d’un IPN pour un mur porteur reste un sujet où la marge d’erreur acceptable est proche de zéro. Les outils en ligne et les tableaux de charge permettent d’estimer une première fourchette de section, mais seule une note de calcul validée par un ingénieur structure garantit la conformité du projet. Avant de commander un profilé, le passage par un bureau d’études n’est pas une précaution, c’est une étape du chantier.
